Star CD4-1416 Kassenschublade • 24V • RJ12 • Weiß

Die weiße Star CD4-1416 ergänzt stationäre Kassensysteme um eine kompakte Lösung für die Aufbewahrung von Münzen und Banknoten. Sie ist für die Ansteuerung über einen kompatiblen Bondrucker ausgelegt und wird dafür über das mitgelieferte RJ12-Kabel verbunden. Die Öffnung kann anschließend passend zum Kassiervorgang durch die Kassenanwendung ausgelöst werden.

Das etwa 350 mm breite Gehäuse beansprucht weniger Fläche als viele größere Kassenschubladen. Durch die helle Ausführung lässt sich das Modell besonders gut mit weißen Bondruckern, Touchkassen und weiteren POS-Komponenten kombinieren. Einsatzmöglichkeiten ergeben sich unter anderem im Einzelhandel, in der Gastronomie, an Rezeptionen und in serviceorientierten Betrieben.

Star CD4-1416 für kompakte Kassenplätze

Mit Abmessungen von ungefähr 350 × 405 × 110 mm bietet die CD4-1416 ein ausgewogenes Verhältnis zwischen Stellfläche und nutzbarem Innenraum. Banknoten und Münzen können getrennt einsortiert werden, ohne dass eine besonders breite Kassenfläche benötigt wird. Die niedrige Bauhöhe ermöglicht es außerdem, geeignete POS-Geräte direkt auf der Schublade zu platzieren.

Eine Metallverstärkung verläuft durch den oberen Gehäusebereich. Dadurch kann die Oberseite laut Hersteller mit bis zu rund 30 kg belastet werden. Abhängig von Größe, Standfläche und Kabelführung können beispielsweise ein Bondrucker, ein Kassendisplay oder ein kompaktes Touchterminal darauf aufgestellt werden.

Die weiße Lackierung eignet sich für Verkaufs- und Servicebereiche mit hell eingerichteten Arbeitsplätzen. Auch der Innenbereich ist lackiert, sodass die Kassenschublade ein einheitliches Erscheinungsbild erhält.

RJ12-Verbindung für die druckergesteuerte Öffnung

Bei der Star CD4-1416 handelt es sich um eine druckergesteuerte Kassenschublade. Das RJ12-Kabel wird an den Cash-Drawer-Port eines geeigneten Bondruckers angeschlossen. Die Kassensoftware sendet den Öffnungsbefehl zunächst an den Drucker. Dieser gibt daraufhin einen 24-Volt-Impuls an den Öffnungsmechanismus der Schublade weiter.

Der RJ12-Anschluss stellt keine Netzwerkverbindung her. Die Kassenschublade besitzt deshalb keine eigene IP-Adresse und wird nicht selbstständig in ein LAN eingebunden. Auch wenn Form und Größe des Steckers an einen Telefonanschluss erinnern, darf die Schublade nicht mit einer Telefonbuchse verbunden werden.

Für die Kompatibilität sind neben der Steckerform die Ausgangsspannung, die Pinbelegung und die Unterstützung durch den Drucker beziehungsweise die Kassensoftware entscheidend. Besonders bei Bondruckern anderer Hersteller sollte vor der Bestellung kontrolliert werden, ob der Anschluss für eine Star Kassenschublade geeignet ist.

Übersichtlicher Einsatz für Bargeldbestände

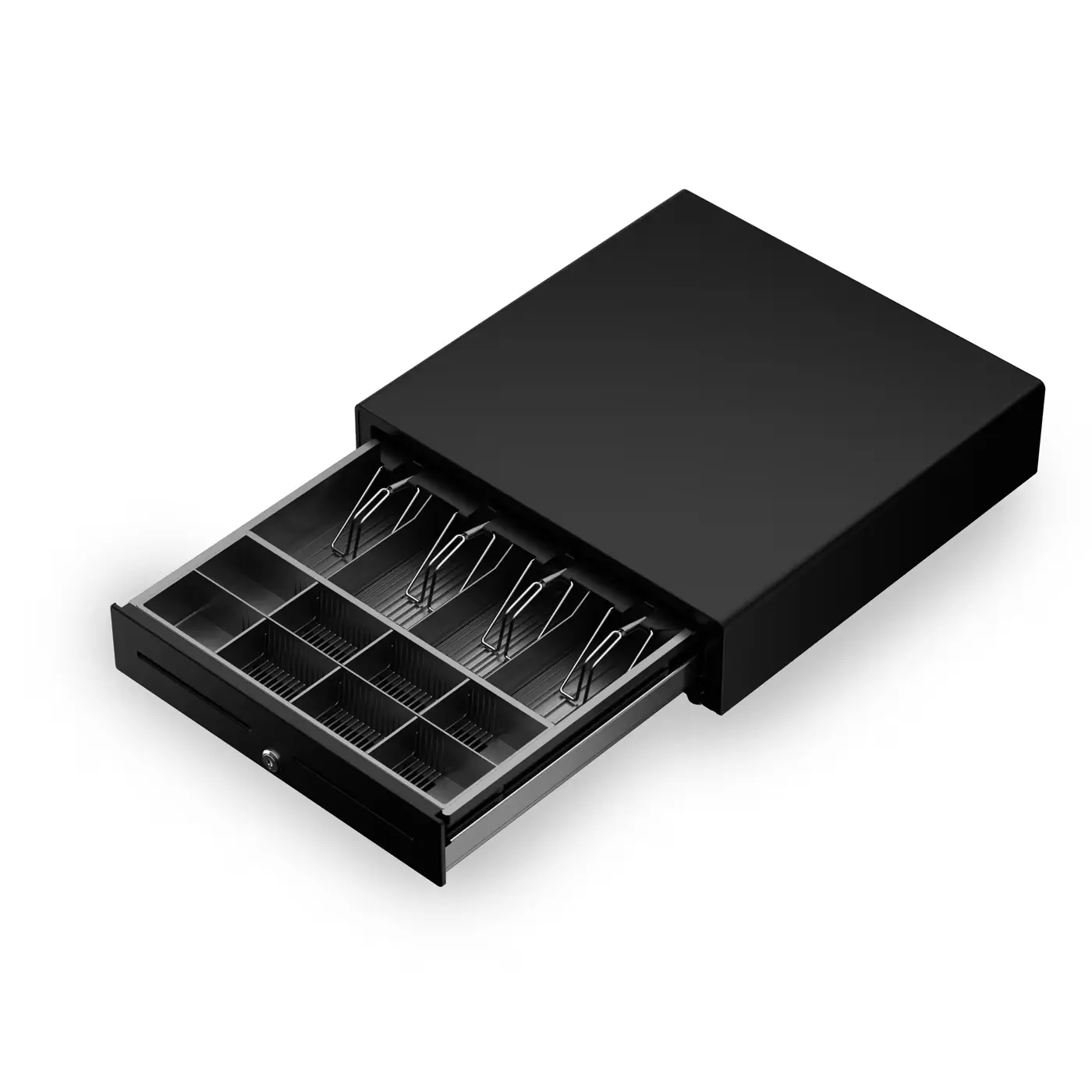

Der Kasseneinsatz unterteilt den verfügbaren Innenraum in separate Bereiche für Scheine und Hartgeld. Vier Banknotenfächer ermöglichen die Sortierung häufig verwendeter Geldscheine. Niederhalter sorgen dafür, dass die Scheine beim Öffnen und Schließen innerhalb des jeweiligen Fachs bleiben.

Die CD4-1416 wird abhängig von der vollständigen Modell- beziehungsweise Artikelnummer mit fünf oder acht Münzfächern angeboten. Dadurch kann sich die konkrete Innenaufteilung zwischen verschiedenen Ausführungen der Baureihe unterscheiden. Vor dem Kauf sollte daher geprüft werden, welcher Einsatz zum angebotenen Modell gehört.

Der herausnehmbare Einsatz unterstützt einen strukturierten Schichtwechsel und erleichtert die Abrechnung nach Geschäftsschluss. Für die CD4-1416 sind außerdem separat erhältliche Einsätze und abschließbare Einsatzabdeckungen verfügbar. Damit lässt sich die Ausstattung an betriebliche Abläufe mit wechselnden Kassenkräften anpassen.

Schubladenauszug mit Rollenführung

Der Schubladenkörper wird auf einem Rollenmechanismus geführt. Das unterstützt einen gleichmäßigen Lauf beim täglichen Öffnen und Schließen. Nach Angaben von Star ist die Konstruktion für mindestens eine Million Öffnungsvorgänge ausgelegt und damit auf regelmäßig frequentierte Kassenplätze abgestimmt.

Mit einem Gewicht von ungefähr 6,2 kg besitzt die CD4-1416 eine stabile Standbasis. Trotzdem sollte sie auf einer ebenen Oberfläche aufgestellt oder mit einer dafür vorgesehenen Halterung montiert werden. Vor der Front ist ausreichend Bewegungsraum einzuplanen, damit die geöffnete Schublade weder Laufwege noch andere Arbeitsmittel blockiert.

Manuelle Bedienung über das Frontschloss

Neben der elektronischen Öffnung verfügt die Star Kassenschublade über ein mittig angeordnetes Schloss. Autorisierte Personen können die Schublade damit manuell entriegeln oder gegen eine elektronische Öffnung sperren. Das ist beispielsweise beim Kassenabschluss, während Wartungsarbeiten oder bei einer unterbrochenen Druckerverbindung hilfreich.

Der klappbare Kopf des Schlüssels ragt in eingeklappter Position weniger weit aus der Gehäusefront heraus. Dadurch wird das Risiko reduziert, versehentlich gegen den eingesteckten Schlüssel zu stoßen. Für unterschiedliche Kassenplätze sind zudem verschiedene Schließungen und passende Ersatzschlüssel erhältlich.

Die Verriegelung dient der Zugriffskontrolle im täglichen Betrieb. Eine Kassenschublade ist jedoch kein Ersatz für einen geprüften Wertschutzschrank. Höhere Bargeldbeträge sollten entsprechend den internen Sicherheitsvorgaben regelmäßig abgeschöpft werden.

Anwendungsbereiche der weißen CD4-1416

• Kassenplätze im Einzelhandel und Fachhandel
• Cafés, Restaurants und Schnellgastronomie
• Bäckereien, Kioske und Verkaufsstände
• Hotels, Rezeptionen und Empfangsbereiche
• Apotheken und Einrichtungen des Gesundheitswesens
• Friseursalons und weitere Dienstleistungsbetriebe
• Abholtheken und stationäre Ausgabestellen
• Ticket- und Veranstaltungskassen

Wesentliche Merkmale

• Frontöffnende Kassenschublade für stationäre POS-Systeme
• Weiße, lackierte Gehäuseausführung
• RJ12-Verbindung zur Steuerung über einen kompatiblen Bondrucker
• Öffnungsmechanismus für 24-Volt-Impulse
• Vier Fächer für Banknoten
• Je nach Artikelnummer fünf oder acht Münzfächer
• Entnehmbarer Kasseneinsatz
• Schubladenführung über Rollenmechanismus
• Für mindestens eine Million Öffnungszyklen ausgelegt
• Verstärkte Oberseite mit rund 30 kg Tragfähigkeit
• Frontschloss zur manuellen Entriegelung und Sperrung
• Klappbarer Schlüsselkopf
• Anschlusskabel im Lieferumfang enthalten

Technische Übersicht

• Produkt: Kassenschublade
• Hersteller: Star Micronics
• Modellreihe: CD4-1416
• Öffnungsrichtung: Nach vorn
• Schnittstelle: RJ12
• Steuerungsart: Druckergesteuert
• Öffnungsspannung: 24 V
• Maße: ca. 350 × 405 × 110 mm (B × T × H)
• Gewicht: ca. 6,2 kg
• Farbe: Weiß
• Banknotenaufteilung: 4 Fächer
• Münzaufteilung: Je nach Ausführung 5 oder 8 Fächer
• Mechanismus: Rollenführung
• Belastbarkeit oben: bis ca. 30 kg
• Ausgelegte Lebensdauer: mindestens 1 Million Öffnungen

Anschluss und Einrichtung

Die Installation beginnt mit der Verbindung des RJ12-Kabels zum Kassenschubladenanschluss des Bondruckers. Der Stecker sollte nur in den ausdrücklich dafür vorgesehenen Anschluss eingesetzt werden. Anschließend wird die Schubladenöffnung in der Kassensoftware oder im Druckertreiber konfiguriert.

Je nach Kassenlösung kann die Öffnung automatisch nach einer Barzahlung erfolgen oder über eine separate Schaltfläche ausgelöst werden. Funktioniert die automatische Entriegelung nicht, sollten zunächst die Softwareeinstellungen, der verwendete Druckeranschluss und die Pinbelegung des Kabels kontrolliert werden.

Ist am Kassensystem kein Drucker mit geeignetem Schubladenanschluss vorhanden, wird ein separater Cash-Drawer-Controller benötigt. Über entsprechende Adapterlösungen kann eine vorhandene RJ12-Kassenschublade abhängig vom System auch über USB, Ethernet oder andere moderne Schnittstellen angesteuert werden.

Reinigung und Wartung

Der Innenraum sollte in regelmäßigen Abständen auf lose Münzen, Papierstücke und andere Fremdkörper geprüft werden. Solche Gegenstände können hinter den Einsatz gelangen und den Schubladenauszug beeinträchtigen. Vor der Reinigung ist das RJ12-Kabel vom Drucker zu trennen.

Für die lackierten Flächen genügt in der Regel ein weiches, leicht angefeuchtetes Tuch. Scheuernde Reinigungsmittel, aggressive Lösungsmittel und übermäßige Feuchtigkeit sollten vermieden werden. Schloss und Rollenmechanismus dürfen nur mit Mitteln behandelt werden, die vom Hersteller für diesen Zweck vorgesehen sind.

Häufige Fragen zur weißen Star CD4-1416

Wird die Star CD4-1416 direkt mit der Kasse verbunden?

Üblicherweise erfolgt der Anschluss nicht direkt am Kassen-PC oder Tablet, sondern am Kassenschubladenport eines kompatiblen Bondruckers. Die Software übermittelt den Öffnungsbefehl an den Drucker, der anschließend den erforderlichen Impuls an die Schublade sendet.

Woran erkenne ich, ob mein Bondrucker kompatibel ist?

Der Drucker benötigt einen Anschluss für eine 24-Volt-Kassenschublade sowie eine passende Pinbelegung. Der gleiche RJ12-Stecker bedeutet nicht automatisch, dass zwei Geräte elektrisch kompatibel sind. Maßgeblich sind die technischen Angaben des Druckerherstellers und die Freigabe der Kassensoftware.

Wie unterscheidet sich RJ12 von Ethernet?

RJ12 wird bei dieser Kassenschublade zur Übertragung des elektrischen Öffnungsimpulses verwendet. Ethernet dient dagegen der Kommunikation innerhalb eines Netzwerks. Die CD4-1416 kann über den RJ12-Anschluss daher nicht direkt mit einem Router oder Netzwerk-Switch verbunden werden.

Welche Innenaufteilung besitzt die Kassenschublade?

Alle CD4-1416-Ausführungen besitzen vier Banknotenfächer. Beim Münzeinsatz stehen je nach konkreter Artikelnummer fünf oder acht Fächer zur Verfügung. Die Facheinteilung sollte deshalb anhand der vollständigen Produktnummer geprüft werden.

Lässt sich die Schublade bei ausgeschaltetem Drucker öffnen?

Ja, eine berechtigte Person kann die Schublade mit dem mitgelieferten Schlüssel manuell entriegeln. Die softwaregesteuerte Öffnung funktioniert dagegen nur, wenn der Bondrucker beziehungsweise die verwendete Steuereinheit betriebsbereit ist.

Kann ein Kassenterminal auf der CD4-1416 stehen?

Die verstärkte Oberseite ist für eine Belastung von bis zu ungefähr 30 kg ausgelegt. Das aufgestellte Gerät muss vollständig und rutschfest aufliegen. Anschlüsse, Lüftungsöffnungen und der Bewegungsbereich der Schublade dürfen nicht verdeckt werden.

Ist eine Montage unter der Kassentheke möglich?

Für die Star CD4-Serie ist optional ein Untertisch-Montagesatz erhältlich. Vor der Befestigung müssen die Tragfähigkeit der Arbeitsplatte, die Einbaulage und der benötigte Platz für den vollständigen Schubladenauszug geprüft werden.

Was wird für eine direkte Steuerung über USB oder Netzwerk benötigt?

Dafür ist eine zusätzliche Steuereinheit erforderlich, welche die Befehle des Kassensystems in einen passenden Öffnungsimpuls umwandelt. Die Kassenschublade selbst besitzt weder einen USB-Anschluss noch eine eigene Ethernet-Schnittstelle.
